[CI/CD Pipeline] 3. Docker + Ansible + kubernetes 설정
Kubernetes란?
ubernetes는 컨테이너화된 애플리케이션의 배포, 확장 및 관리를 자동화하는 오픈 소스 플랫폼이다. Google에서 개발되었으며 현재는 CNCF(Cloud Native Computing Foundation)에서 관리하고 있다.
Kubernetes는 복잡한 애플리케이션을 쉽게 관리하고, 확장 가능하며, 복원력이 있는 방식으로 배포할 수 있도록 도와준다.

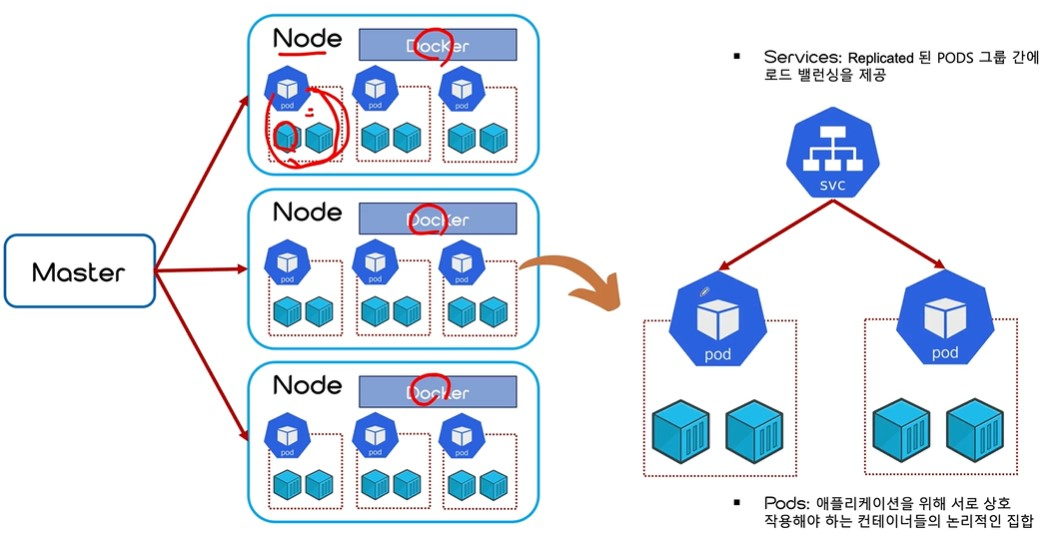

Kubernetes 구성
Kubernetes Cluster
클러스터는 Kubernetes의 기본 단위로, 여러 대의 머신(노드)으로 구성된다. 클러스터는 다음과 같은 두 가지 주요 구성 요소로 나뉜다.
- 마스터 노드 (Master Node): 클러스터를 관리하고 제어하는 역할을 한다. API 서버, 스케줄러, 컨트롤러 매니저 등이 포함된다.
- 워커 노드 (Worker Node): 실제로 애플리케이션이 실행되는 노드이다. 각 워커 노드는 여러 개의 파드를 호스팅할 수 있다.
파드(Pod)란?
파드는 Kubernetes에서 가장 작은 배포 단위이다. 하나 이상의 컨테이너를 포함할 수 있으며, 이 컨테이너들은 동일한 네트워크 네임스페이스를 공유한다.
파드는 일반적으로 단일 애플리케이션의 인스턴스를 나타내며, 동일한 호스트에서 실행되는 여러 컨테이너가 서로 통신해야 할 때 유용하다.
서비스 (Service)
서비스는 Kubernetes에서 파드의 네트워크 접근을 관리하는 추상화 레이어이다. 파드는 일시적이고 언제든지 재시작될 수 있기 때문에, 서비스는 파드의 IP 주소가 변경되더라도 안정적인 네트워크 엔드포인트를 제공한다.
서비스는 로드 밸런싱을 통해 여러 파드에 트래픽을 분산시킬 수도 있다.
Kubernetes 기본 명령어
| 기능 | 내용 |
|---|---|
| node 확인 | kubectl get nodes |
| pod 확인 | kubectl get pods |
| 좀 더 자세한 pod 정보 조회(IP주소) | kubectl get pod -o wide |
| deployments 확인 | kubectl get deployments |
| service 확인 | kubectl get services |
| 컨테이너 정보 확인 | kubectl describe pod/xxx |
| pod 삭제 | kubectl delete pod/xxx |
| deployment 삭제 | kubectl delete deployment nginx-deployment |
| Scale 변경 (2개로 변경) | kubectl scale deployment xxx –replicas=2 |
| Script 실행 | kubectl apply -f xxx.yml |
| pod에 터널링으로 접속 | kubectl exec -it nginx-deployment-XXXX-XXXX – /bin/bash |
| pod 노출(외부에 공개) | kubectl expose deployment nginx-deployment –port=80 –type=NodePort |
예제 실습
본 실습에선 도커 데스크탑의 minikube를 사용한 스탠드언론으로 진행한다.
도커 이미지 pod로 띄우기
# kubectl run: 새로운 파드를 생성하는 명령어
# sample-nginx: 생성될 파드의 이름
# --image=nginx: 사용할 Docker 이미지를 지정. 여기서는 nginx 이미지를 사용.
# --port=80: 파드가 사용할 포트를 지정. 여기서는 80번 포트를 사용.
kubectl run sample-nginx --image=nginx --port=80
Deployment
Deployment는 pods를 replica set라고 해서 여러 형태로 scailing해서 만들거나 scheduling, historing 작업을 할때 사용할 수 있는 설치 개념으로 pod의 상위 개념이다.
kubectl create deployment sample-nginx --image=nginx
kubectl get deployments
dubectl get pods
# 위까진 pod가 하나 생성되며, scailing 작업을 진행할 수 있다.
kubectl scale deployment sample-nginx --replicas=2
script
위와 같이 작업한 내용들을 script 파일로 만들면 일괄적을 편리하게 실행할 수 있다.
kubectl apply -f sample1.yml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-deployment
labels:
app: nginx
spec:
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:1.14.2
ports:
- containerPort: 80
Port 번호
Kubernetes 스크립트 파일에서 Port, Target Port, NodePort는 서로 다른 개념을 나타낸다. 각각의 역할과 의미는 다음과 같다.
- NodePort : 외부에서 접속하기 위해 사용하는 포트
- Port : Cluster 내부에서 사용할 Service 객체의 포트
- TargetPort : Service객체로 전달된 요청을 Pod(deployment)로 전달할때 사용하는 포트
- 전체 서비스 흐름으로 보면 NodePort –> Port –> TargetPort
Ansible+ Kubernetes
Ansible-server에서 module, playbook을 이용해서 kubernetes를 제어해보자.
Ansible-server에서 playbook 파일을 실행시켜 Kubernetes가 가지고 있는 script 파일을 실행하기
1) Ansible hosts 파일 생성
[ansible-server]
localhost
[kubernetes]
host-pc ip address
2) ssh 키 복사
아래 키 전달 후 핑테스트를 통해 확인해 보자.
# 키생성(이전에 했음)
ssh-keygen
# 생성된 키 전달
ssh-copy-id <root아이디>@<접속할 서버 IP>
- Kubectl 명령어 위치
- Windows) C:\Program Files\Docker\Docker\resources\bin\kubectl.exe
- MacOS) /usr/local/bin/kubectl
3) Ansible-server에 playbook 작성
- name: Create pods using deployment
hosts: kubernetes
# become: true
user: root
tasks:
- name: create a deployment
command: dubectl apply -f cicd-devops-deployment.yml
4) kubernetes에서 script 파일 작성
apiVersion: apps/v1
kind: Deployment
metadata:
name: cicd-deployment
spec:
selector:
matchLabels:
app: cicd-devops-project
replicas: 2
template:
metadata:
labels:
app: cicd-devops-project
spec:
containers:
- name: cicd-devops-project
image: edowon0623/cicd-project-ansible
imagePullPolicy: Always
ports:
- containerPort: 8080
5) ansible-server에서 playbook 실행
ansible-playbook -i /etc/ansible/hosts k8s-cicd-deployment-playbook.yml
Jenkins
앞서 구성된 Ansible + Kubernetes에다가 Jenkins를 연결해보자.
Jenkins item의 빌드후 조치탭의 Send build artifacts over SSH의 Exec command를 아래와 같이 입력하면 된다.

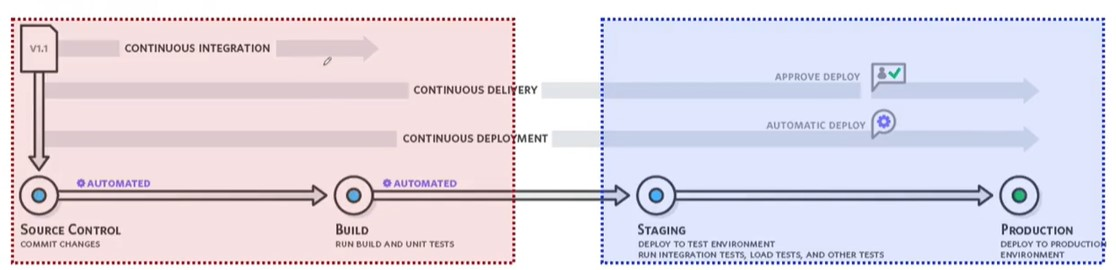

젠킨스 구성은 CI 와 CD를 나눠서 구성한다.
CI : 지속적인 통합
- git pull
- create a docker image
- push the image to the registry(docker hub)
- remove the image from the local
CD : 지속적인 배포
- create a deployment (replica set : 2)
- create a service
Item 설정
- CI
- 빌드 후 조치탭에서 Send build artifacts over SSH의 Exec command에 아래 커멘드를 입력
- ansible server에서만 playbook 실행. 해당 playbook에는 이미지 빌드, docker hub에 푸시, 기존 이미지 삭제하는 CI 작업이 명시되어 있음.
ansible-playbook -i /etc/ansible/hosts create-cicd-devops-image.yml --limit ansible-server
- CD
- 빌드 후 조치탭에서 Build other projects에 My-K8s-Project-using-Ansible 추가
- Build other projects는 build가 정상적으로 수행된 다음 동작함, My-K8s-Project-using-Ansible는 docker hub로부터 image를 가져와서 kubernetes에 적용하기 위한 playbook 실행등 CD 작업이 수행됨
