[aws] eks, karpenter, Terraform

19 Feb 2022 in DevOps on Eks

아키텍처로 본 EKS 구성
- Worker Node는 어떻게 구성?
노드 관리 방법
IaC가 뭔가요?
- Terraform 실행 환경 구성

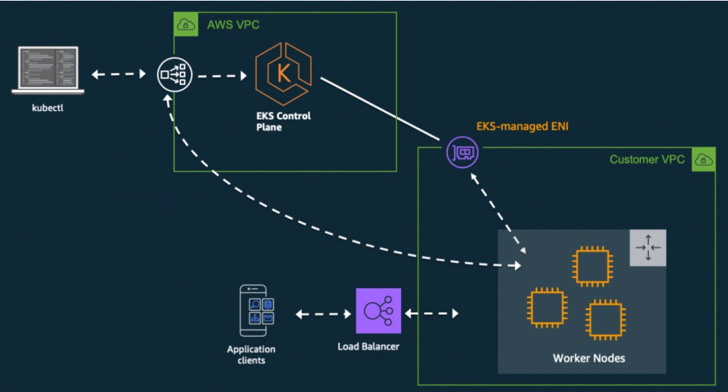

아키텍처로 본 EKS 구성

Control Plane > Worker Nodes 는 ENI 로 통신
워커노드 > Control Plane 로드밸런서를 통해 통신
사용자 > Control Plane 으로 kubectl를 사용
고객 > Worker Nodes 로드밸런서를 통해 통신

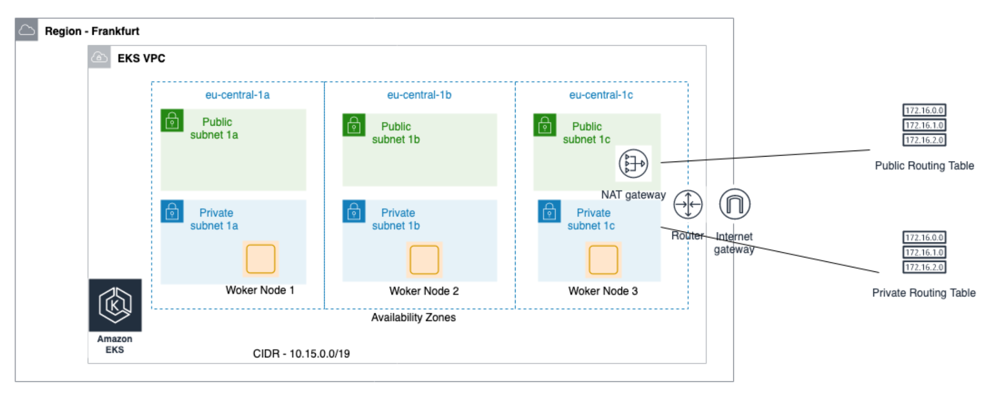

Worker Node는 어떻게 구성?

가용성을 위해서는 2개 이상의 가용영역에 노드를 구성
보안을 위해 Private Subnet에 구성
S3에 대용량의 데이터 접근이 있는 경우 S3 게이트웨이 엔드포인트 구성 필요

노드 관리 방법

종류 : AutoScaling 그룹, Fargate, Karpenter, 3rd Party …

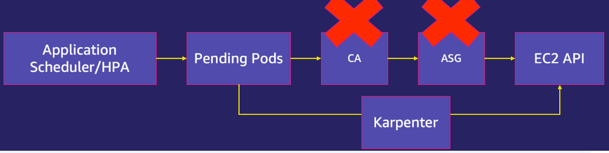

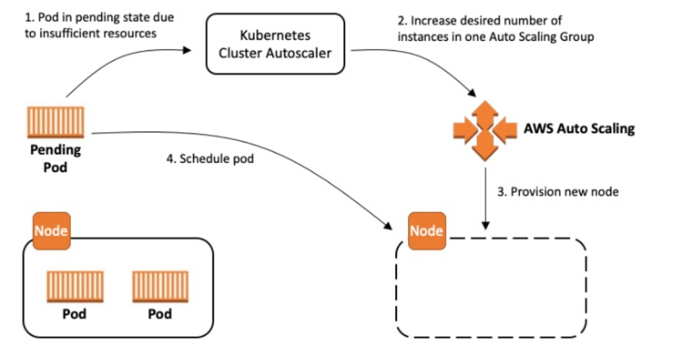

Pod을 실행할 Node가 부족할 때?

Karpenter는 더 빠르게 노드를 할당 받을 수 있다

IaC가 뭔가요?

인프라스트럭처 관리를 소프트웨어 개발과 유사한 방식으로 다루는 접근 방식
종류 : Terraform, Pulumi, AWS CloudFormation…

Terraform 실행 환경 구성

Terraform 설치용 EC2 구성 à Cloud 9 사용 (Linux Server + Editor + @)
Terraform CLI 설치 (링크)
AWS CLI 설치 (링크) (cloud9 에 설치 되어 있어서 따로 실행 할 일 없음)
IAM Policy 및 Role 생성

Terraform 설치용 EC2 구성 à Cloud 9 사용 (Linux Server + Editor + @)

aws console 접속
cloud9 검색

create environment(환경생성) 클릭!!

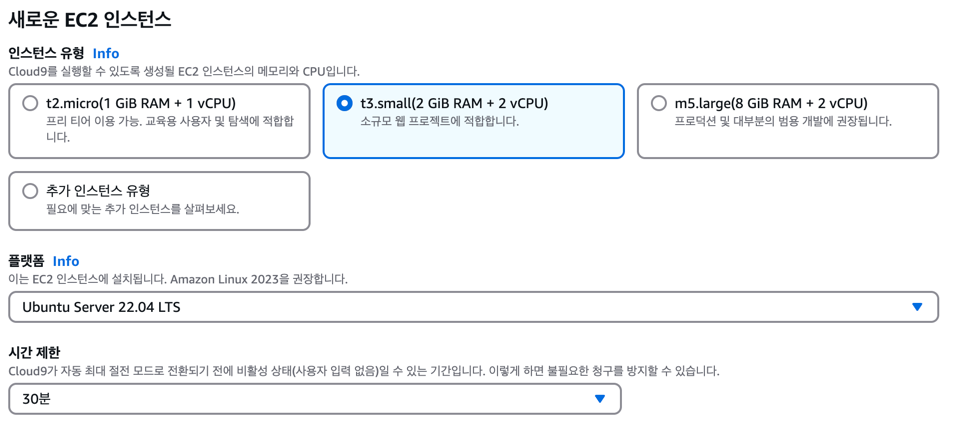

이름, ec2 종류, 플랫폼 선택후 생성!!

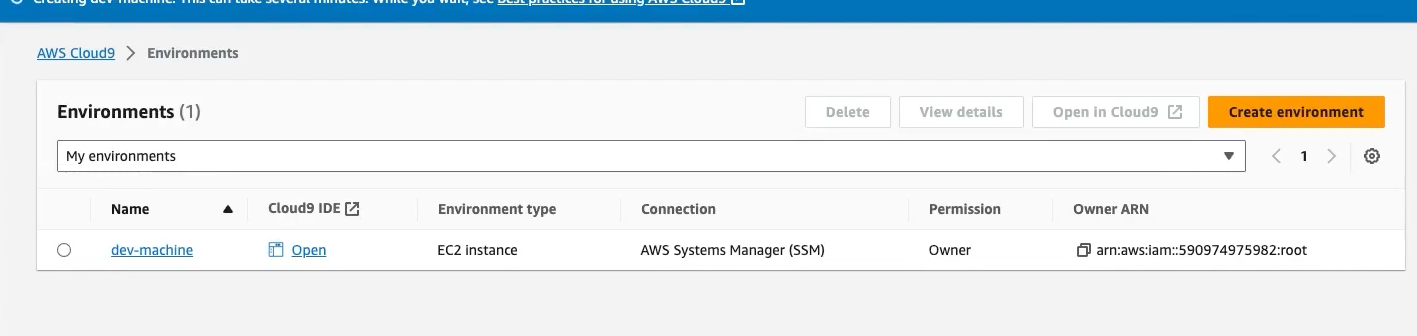

생성 완료후 ec2에서도 조회가 된다.

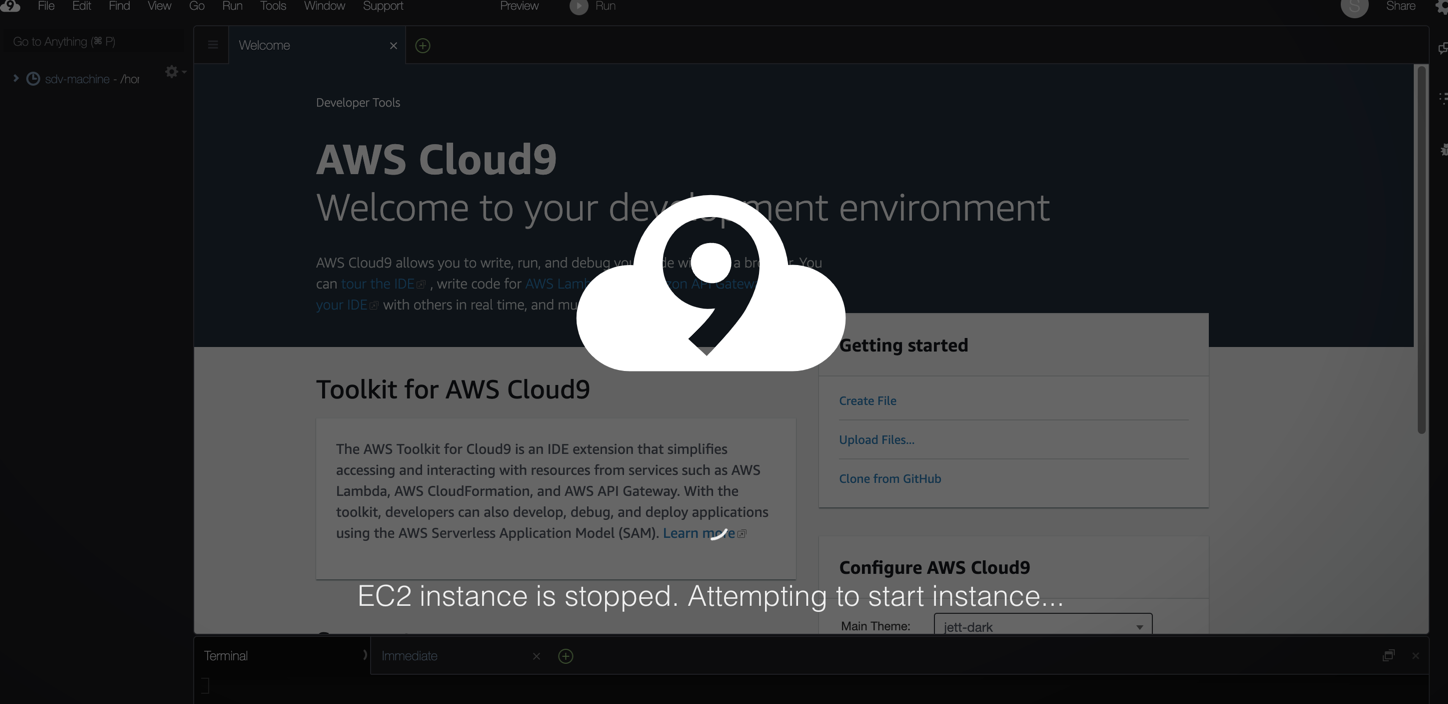

시작은 open 을 누르면 시작이 된다.

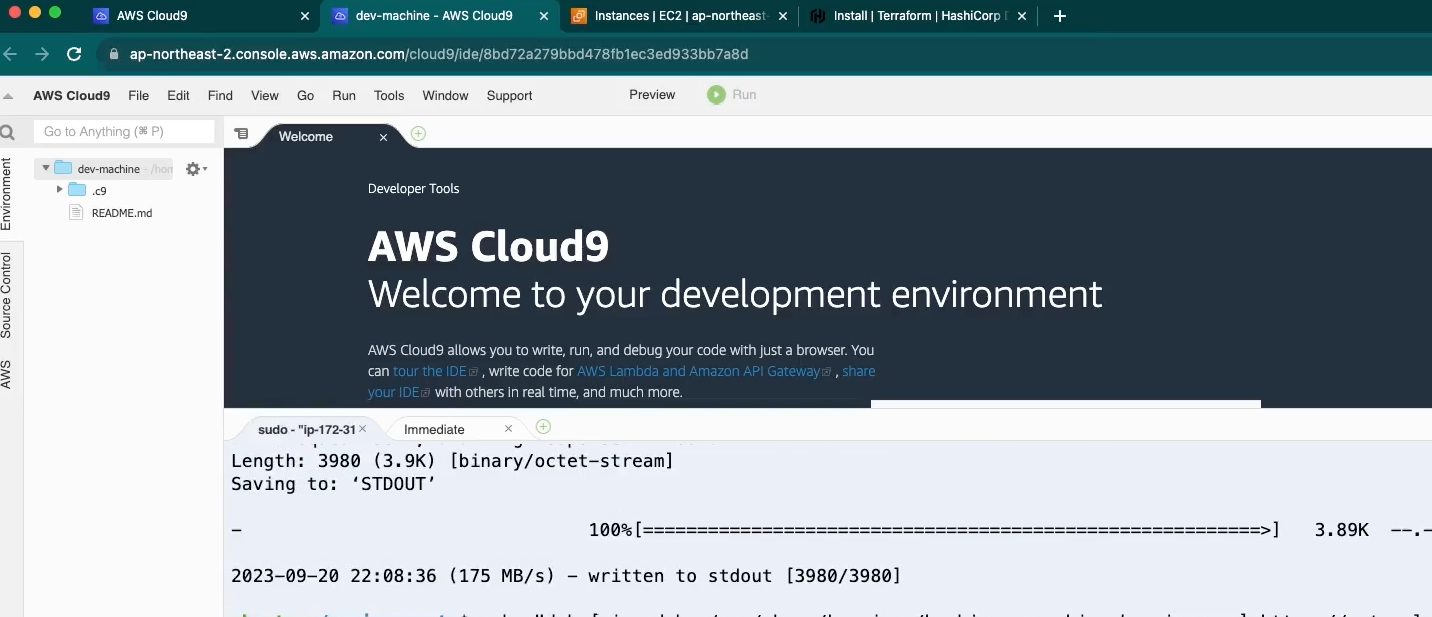

Terraform CLI 설치 링크를 통해 cloud9 cli 설치를 진행 한다.

설치 완료 후 terraform 버전 확인으로 설치 확인 진행

terraform -version

aws cli는 기본적으로 설치 되어 있다.

aws --version

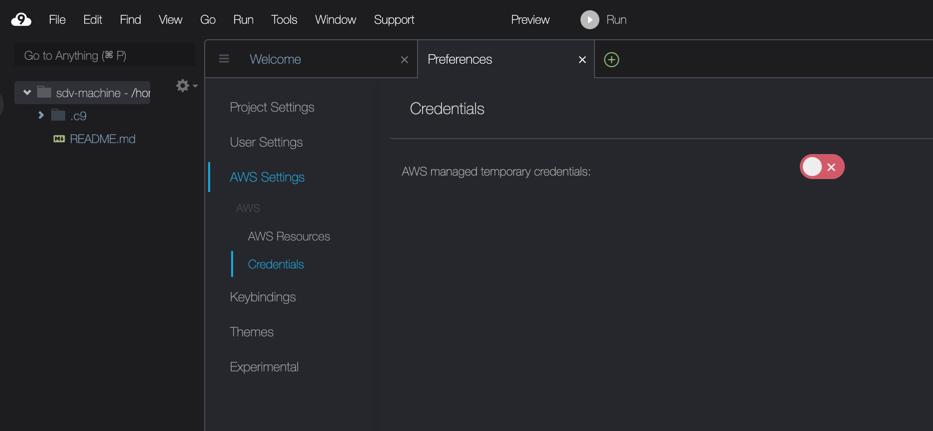

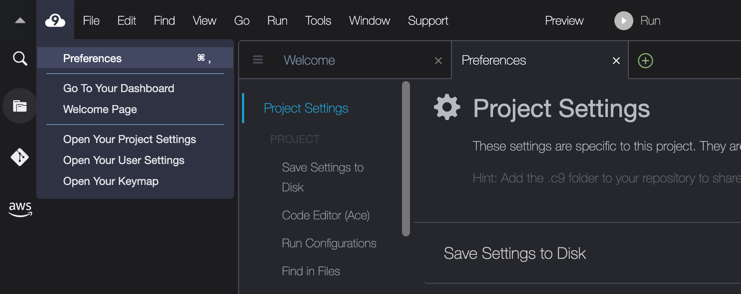

Role을 적용하기 위해 cloud9에 임시적으로 인증정보를 가져오게 되어 있는 설정을 꺼준다.

하기 경로에 크레덴셜이 있는지 확인하고 있으면 삭제해 준다.(보통 없음)

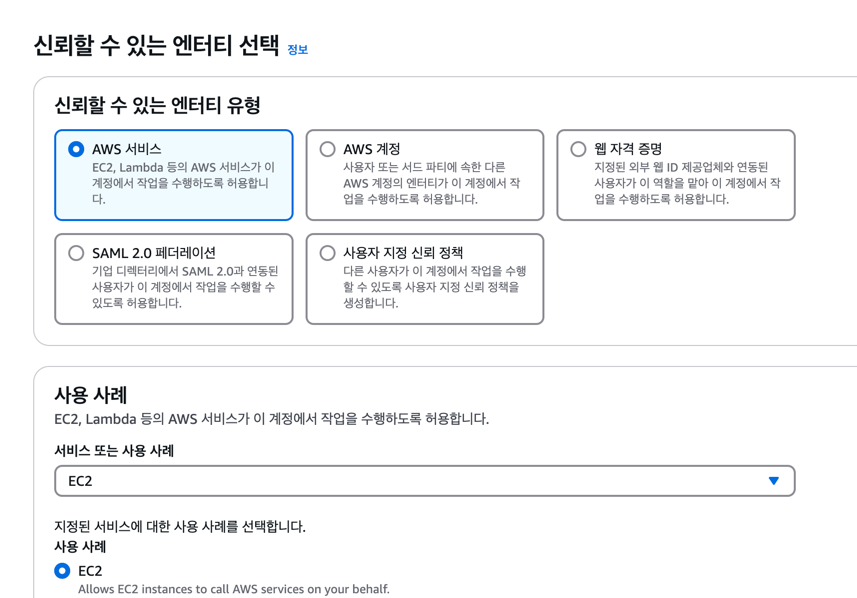

IAM > Roles(역할) > Create role(역할 생성)

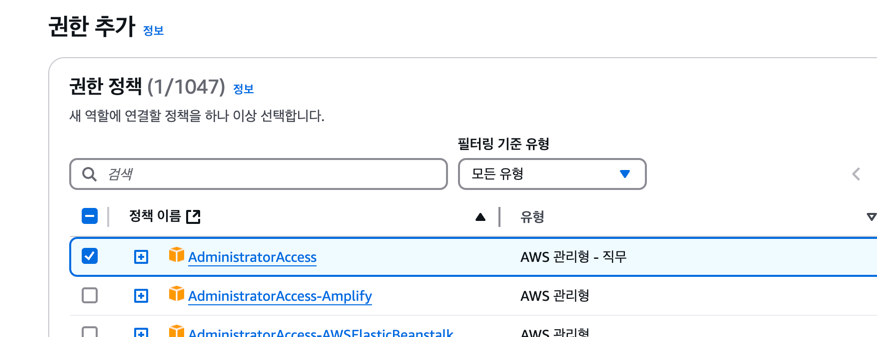

다음으로 필요 권한을 준다. 다음에서 역할 이름 기입 후 생성해 준다.

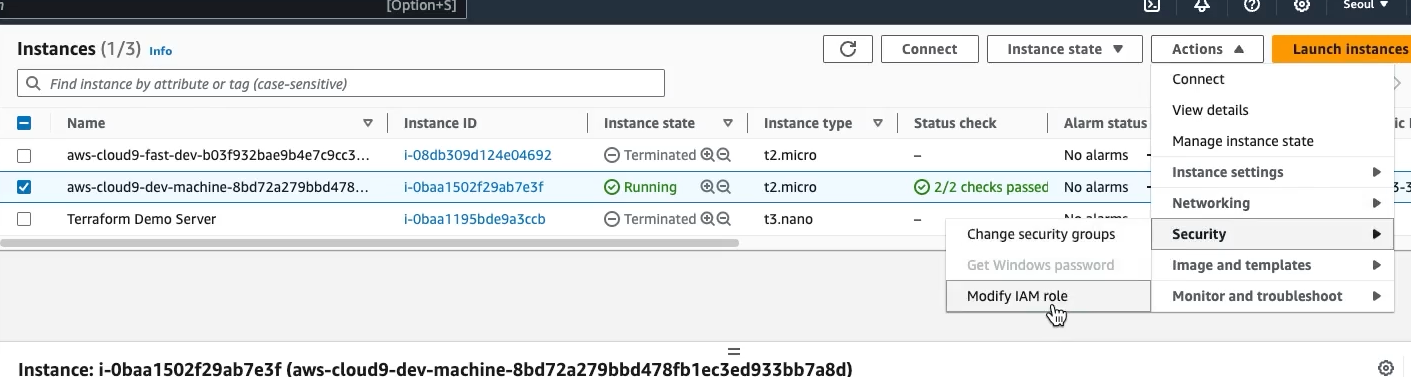

생성된 롤을 연결해 준다.

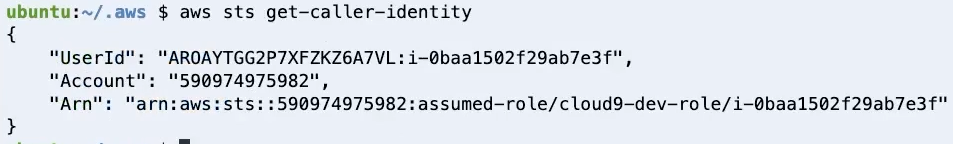

기 생성된 롤 적용후 cli에서 확인해 준다. 기본적인 설정 완료.

aws sts get-caller-identity

Terraform 명령어

terraform init
terraform plan : 생성될 자원들 미리 확인
terraform apply : 자원 생성 및 수정(수정시 변경된 내용을 확인 받게 된다)
terraform destroy : 자원 삭제

cd ~
# 입력시 나오는 environment 폴더가 좌측 창의 경로
ls

EKS 생성

폴더 생성 후 main.tf 생성
terraform init
클러스터 접속
- kubectl 도구 설치(링크)
  - Install kubectl binary with curl on Linux 부분 하위 입력(설치 경로는 utils로 따로 잡아준다.)
  - Install kubectl 부분 하위 입력
  - kubectl version 입력하여 설치 확인
- kubeconfig 설정

aws eks --region <REGION> update-kubeconfig --name <CLUSTER_NAME>

노드확인
```
kubectl get node
```

Terraform base source

provider "aws" {
  region = local.region
}

provider "kubernetes" {
  host                   = module.eks.cluster_endpoint
  cluster_ca_certificate = base64decode(module.eks.cluster_certificate_authority_data)
  token                  = data.aws_eks_cluster_auth.this.token
}

data "aws_eks_cluster_auth" "this" {
  name = module.eks.cluster_name
}

data "aws_availability_zones" "available" {}

locals {
  name   = basename(path.cwd)
  region = "ap-northeast-2"

  vpc_cidr = "10.0.0.0/16"
  azs      = slice(data.aws_availability_zones.available.names, 0, 3)

  tags = {
    Cluster  = local.name
  }
}

################################################################################
# Cluster
################################################################################

module "eks" {
  source  = "terraform-aws-modules/eks/aws"
  version = "~> 19.16"

  cluster_name                   = local.name
  cluster_version                = "1.27"
  cluster_endpoint_public_access = true

  vpc_id     = module.vpc.vpc_id
  subnet_ids = module.vpc.private_subnets

  eks_managed_node_groups = {
    default_node_group = {
      instance_types = ["t3.medium"]

      min_size     = 2
      max_size     = 10
      desired_size = 2
    }
  }

  tags = local.tags
}

################################################################################
# Supporting Resoruces
################################################################################

module "vpc" {
  source  = "terraform-aws-modules/vpc/aws"
  version = "~> 5.0"

  name = local.name
  cidr = local.vpc_cidr

  azs             = local.azs
  public_subnets  = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 8, k)]
  private_subnets = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 8, k + 3)]

  enable_nat_gateway = true
  single_nat_gateway = true

  public_subnet_tags = {
    "kubernetes.io/role/elb" = 1
  }

  private_subnet_tags = {
    "kubernetes.io/role/internal-elb" = 1
  }

  tags = local.tags
}

Terraform rds

provider "aws" {
  region = local.region
}

provider "kubernetes" {
  host                   = module.eks.cluster_endpoint
  cluster_ca_certificate = base64decode(module.eks.cluster_certificate_authority_data)
  token                  = data.aws_eks_cluster_auth.this.token
}

data "aws_eks_cluster_auth" "this" {
  name = module.eks.cluster_name
}

data "aws_availability_zones" "available" {}

locals {
  name   = basename(path.cwd)
  region = "ap-northeast-2"

  vpc_cidr = "10.0.0.0/16"
  azs      = slice(data.aws_availability_zones.available.names, 0, 3)

  tags = {
    Cluster  = local.name
  }
}

################################################################################
# Cluster
################################################################################

module "eks" {
  source  = "terraform-aws-modules/eks/aws"
  version = "~> 19.16"

  cluster_name                   = local.name
  cluster_version                = "1.27"
  cluster_endpoint_public_access = true

  vpc_id     = module.vpc.vpc_id
  subnet_ids = module.vpc.private_subnets

  eks_managed_node_groups = {
    default_node_group = {
      instance_types = ["t3.small"]

      min_size     = 1
      max_size     = 3
      desired_size = 2
    }
  }

  tags = local.tags
}

module "db" {
  source = "terraform-aws-modules/rds/aws"

  identifier = "demodb"

  engine            = "mysql"
  engine_version    = "5.7"
  instance_class    = "db.t3.micro"
  allocated_storage = 5

  db_name  = "demodb"
  username = "user"
  port     = "3306"
  password = "CHANGE_PASSWORD"

  manage_master_user_password = false

  skip_final_snapshot    = true

  vpc_security_group_ids = [module.security_group.security_group_id]

  maintenance_window = "Mon:00:00-Mon:03:00"
  backup_window      = "03:00-06:00"

  tags = {
    Owner       = "user"
    Environment = "dev"
  }

  # DB subnet group
  db_subnet_group_name   = module.vpc.database_subnet_group

  # DB parameter group
  family = "mysql5.7"

  # DB option group
  major_engine_version = "5.7"

  # Database Deletion Protection
  deletion_protection = false

  parameters = [
    {
      name  = "character_set_client"
      value = "utf8mb4"
    },
    {
      name  = "character_set_server"
      value = "utf8mb4"
    }
  ]

}

module "security_group" {
  source  = "terraform-aws-modules/security-group/aws"
  version = "~> 5.0"

  name        = local.name
  description = "Complete MySQL example security group"
  vpc_id      = module.vpc.vpc_id

  # ingress
  ingress_with_cidr_blocks = [
    {
      from_port   = 3306
      to_port     = 3306
      protocol    = "tcp"
      description = "MySQL access from within VPC"
      cidr_blocks = module.vpc.vpc_cidr_block
    },
  ]

  tags = local.tags
}

################################################################################
# Supporting Resoruces
################################################################################

module "vpc" {
  source  = "terraform-aws-modules/vpc/aws"
  version = "~> 5.0"

  name = local.name
  cidr = local.vpc_cidr

  azs             = local.azs
  public_subnets   = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 8, k)]
  private_subnets  = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 8, k + 3)]
  database_subnets = [for k, v in local.azs : cidrsubnet(local.vpc_cidr, 8, k + 6)]

  create_database_subnet_group = true

  enable_nat_gateway = true
  single_nat_gateway = true

  public_subnet_tags = {
    "kubernetes.io/role/elb" = 1
  }

  private_subnet_tags = {
    "kubernetes.io/role/internal-elb" = 1
  }

  tags = local.tags
}
