[Kubernetes] AWS EFS를 사용한 pv/pvc 설정

03 Sep 2023 in Kubernetes on Kubernetes

• EFS란?
• 정적 프로비저닝(Static Provisioning)
  • EFS 생성
  • pv 설정
  • pvc 설정
  • pv/pvc 상태 확인
  • 마스터 노드에서 CSI 드라이버를 설치한다.
  • pod 만들어서 확인하기
  • data 확인 하기

EFS란?

AWS EFS(Amazon Elastic File System)는 AWS에서 제공하는 관리형 파일 스토리지 서비스로, 여러 EC2 인스턴스에서 동시에 액세스할 수 있는 공유 파일 시스템을 제공한다.
Kubernetes 클러스터에서 EFS를 Persistent Volume(PV)으로 사용하면 여러 Pod가 동시에 파일 시스템에 접근할 수 있어 유용하다.
AWS EFS를 Kubernetes에서 PV로 사용하는 방법을 알아본다.

• 참고 : AWS 공식 블로그 가이드 링크

정적 프로비저닝(Static Provisioning)

관리자가 직접 PV를 생성하고, 사용자가 이 PV를 선택하여 사용하는 방식.

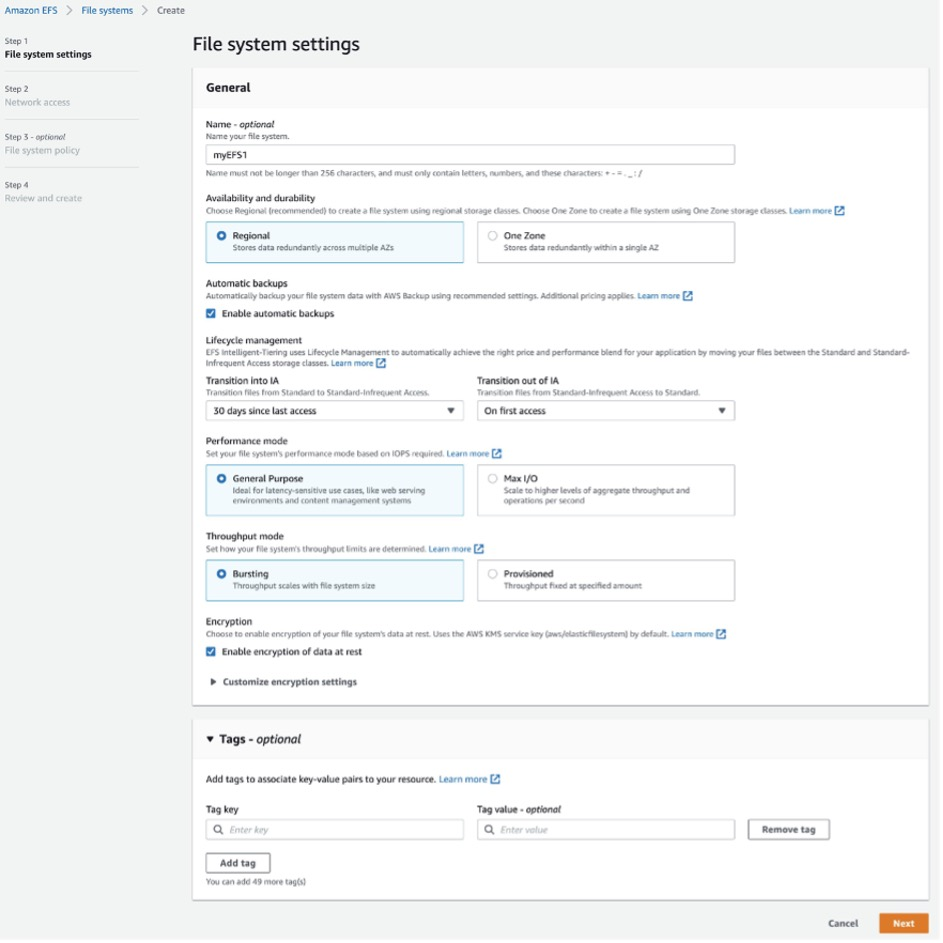

EFS 생성

AWS Management Console에서 먼저 Amazon EFS 파일 시스템을 생성하고, 다음 단계에서 PV생성하는 동안 필요하므로 FileSystemId를 기록해 둔다.

pv 설정

a. pv yaml 내용

#pv.yaml
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: efs-pv
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteOnce
  storageClassName: ""
  persistentVolumeReclaimPolicy: Retain
  csi:
    driver: efs.csi.aws.com
    volumeHandle: <EFS FileSystemId>

b. 생성 확인

kubectl get pv efs-pv

pvc 설정

#pvc.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: efs-claim
  namespace: <namespace>
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: ""
  resources:
    requests:
      storage: 5Gi

pv/pvc 상태 확인

PV의 상태가 Available에서 Bound로 변경었다. 이는 Kubernetes가 PVC를 사용하여 일치되는 볼륨을 찾을 수 있었고, 볼륨이 바인딩되었음을 의미한다.
이제 다른 PVC생성을 시도하면 더 이상 PV가 남아 있지 않기 때문에 실패할 것이다(하나의 PV는 하나의 PVC에 바인딩될 수 있음).

kubectl get pv efs-pv

kubectl get pvc efs-claim

마스터 노드에서 CSI 드라이버를 설치한다.

CSI(Container Storage Interface) 드라이버는 Kubernetes에서 외부 스토리지 시스템을 통합하고 사용할 수 있게 해주는 표준화된 인터페이스이다.

# 헬름 차트 EFS CSI 드라이버 설치
helm repo add aws-efs-csi-driver https://kubernetes-sigs.github.io/aws-efs-csi-driver/
helm repo update
helm upgrade --install aws-efs-csi-driver aws-efs-csi-driver/aws-efs-csi-driver \
  --namespace kube-system

# 로그 확인(참고)
kubectl logs -n kube-system -l app=efs-csi-node
kubectl logs -n kube-system -l app=efs-csi-controller

# 헬름 차트 재배포(참고)
helm upgrade aws-efs-csi-driver aws-efs-csi-driver/aws-efs-csi-driver --namespace kube-system

# Pod 재시작(참고)
kubectl delete pod -n kube-system -l app=efs-csi-node
kubectl delete pod -n kube-system -l app=efs-csi-controller

pod 만들어서 확인하기

#pod.yaml
---
apiVersion: v1
kind: Pod
metadata:
  name: efs-app
  namespace: <namespace>
spec:
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 2; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: efs-claim

data 확인 하기

# Pod에 접속
kubectl exec -it efs-app -n <namespace> -- /bin/sh

# 마운트 확인
df -h
