Redis Streams를 이용한 이벤트 기반 통신 개발
in Redis on Redis
- MSA와 Event-Driven 아키텍처
- Redis Streams의 이해
- Redis Streams를 이용한 이벤트 기반 통신 개발(Spring Boot)
MSA와 Event-Driven 아키텍처
MSA(Microservice Architecture)는 무엇인가
- 시스템을 독립적인 단위의 작은 서비스들로 분리(크기보다는독립성이중요)
- 독립적인 단위: 다른 서비스와 다른 이유로 변경되고, 다른 속도로 변경되는 단위
- 각 서비스들이 사용하는 DB도 분리
- 각 서비스들은 API(인터페이스)를 통해서만 통신(다른 서비스의 DB 접근 불가)

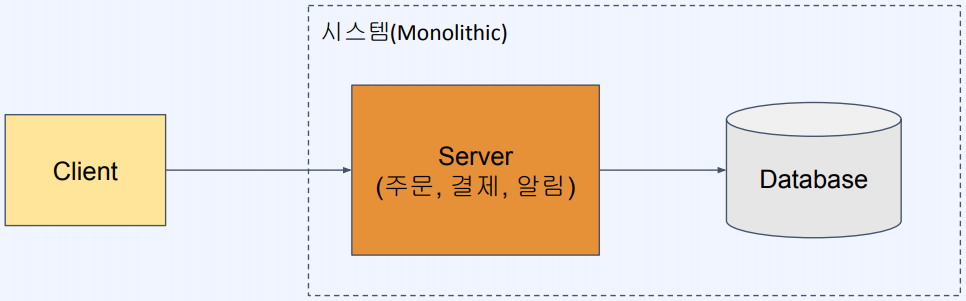

기존의 Monolithic 아키텍처
- 모든 기능들이 한 서버 안에 들어가 있고, 공유 데이터베이스를 사용

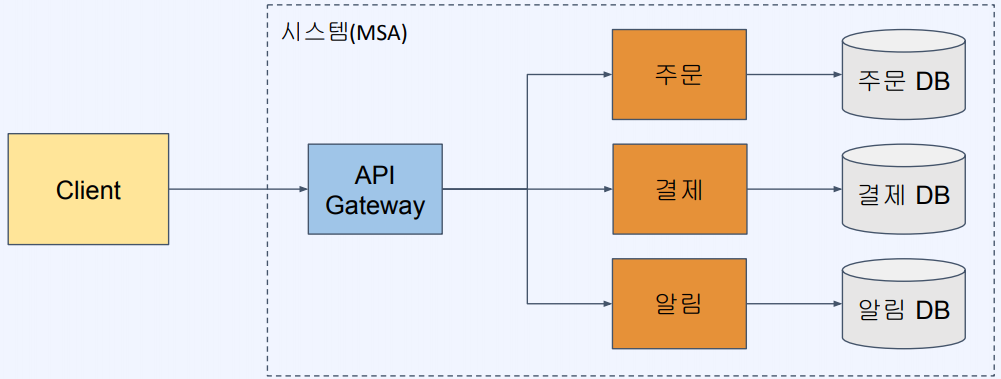

MSA 아키텍처
- 기능별로(도메인별로) 서버가 나뉘어 있고, 각자의 데이터베이스를 사용하며, API를 이용해 통신
MSA로 얻으려는 것
- 모듈성(높은응집도, 낮은결합도)
- 서비스 별로 독립적인 개발과 배포가 가능
- 서비스(코드) 크기가 작아져 이해가 쉽고 유지보수가 용이함
- 더 빠른 개발, 테스트, 배포
- 확장성(서비스 별로 개별 확장이 가능)
- 결함 격리(일부 서비스 실패가 전체 시스템 실패로 이어지지 않음)
MSA의 단점
- 분산 시스템의 단점을 그대로 가짐
- 통합 테스트의 어려움
- 모니터링과 디버깅의 복잡도 증가
- 트랜잭션 관리의 어려움
- 서비스간 통신 구조에 대한 고민이 필요
- 동비 vs 비동기, 프로토콜, 통신 브로커 사용 등
Event-Driven 아키텍처란?
- 분산 시스템에서의 통신 방식을 정의한 아키텍처로, 이벤트의 생성/소비 구조로 통신이 이루어짐
- 각 서비스들은 이벤트 저장소인 Even-broker와의 의존성만 가짐

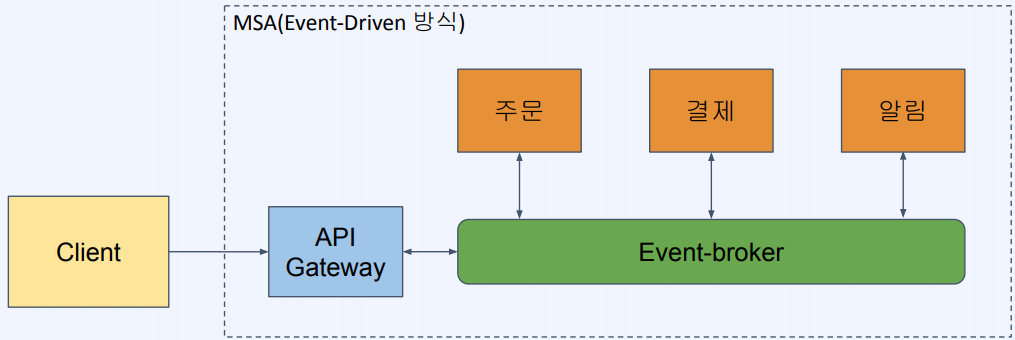

Event-Driven 아키텍처의 모습
- 각 서버들은 Event Broker에 이벤트를 생산/소비함으로써 통신
Event-Driven 아키텍처의 장점
- 이벤트 생산자/소비자 간의 결합도가 낮아짐(공통적인 Event-broker에 대한 결합만 있음)
- 생산자/소비자의 유연한 변경(서버 추가, 삭제 시에 다른 서버를 변경할 필요가 적어짐)
- 장애 탄력성(이벤트를 소비할 일부 서비스에 장애 발생해도 이벤트는 저장되고 이후에 처리됨)
Event-Driven 아키텍처의 단점
- 시스템의 예측가능성이 떨어짐(느슨하게 연결된 상호작용에서 기인함)
- 테스트의 어려움
- 장애 추적의 어려움
Redis Streams의 이해

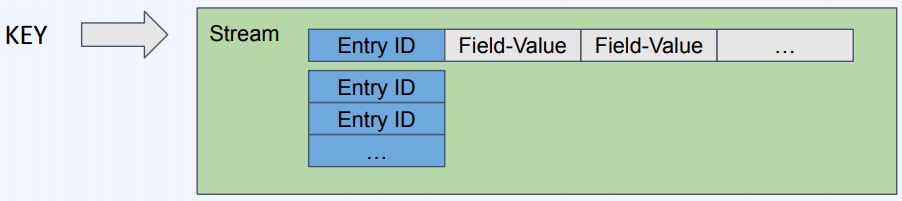

Redis Streams
- append-only log를 구현한 자료 구조
- 하나의 key로 식별되는 하나의 stream에 엔트리가 계속 추가되는 구조
- 하나의 엔트리는 entry ID + (key-value 리스트)로 구성
- 추가된 데이터는 사용자가 삭제하지 않는한 지워지지 않음
Redis Streams의 활용
- 센서 모니터링(지속해서 변하는 데이터인 시간별 날씨 수집등)
- 유저별 알림 데이터 저장
- 이벤트 저장소
Redis Streams의 명령어: 엔트리 추가
- XADD: 특정 key의 stream에 엔트리를 추가한다.(해당 key에 stream이없으면 생성)
XADD [key] [id] [field-value]
예제) user-notifications라는 stream에 1개의 엔트리를 추가하며 2개의 field-value 쌍을 넣음.
> XADD user-notifications * user-a hi user-b hello
"1672992918152-0"
Redis Streams의 명령어: 엔트리 읽기(범위 기반)
- XRANGE: 특정 ID 범위의 엔트리를 반환한다.
XRANGE [key] [start] [end]

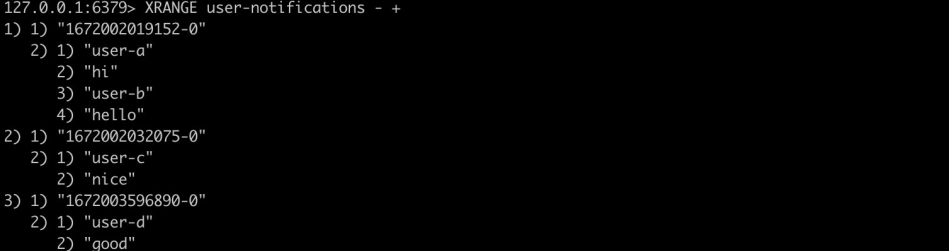

예제) user-notifications의모든 범위를 조회
Redis Streams의 명령어: 엔트리 읽기(Offset 기반) - 1
- XREAD: 한개이상의 key에대해 특정 ID 이후의 엔트리를 반환한다. (동기 수행 가능)
XREAD BLOCK [milliseconds] STREAMS [key] [id]

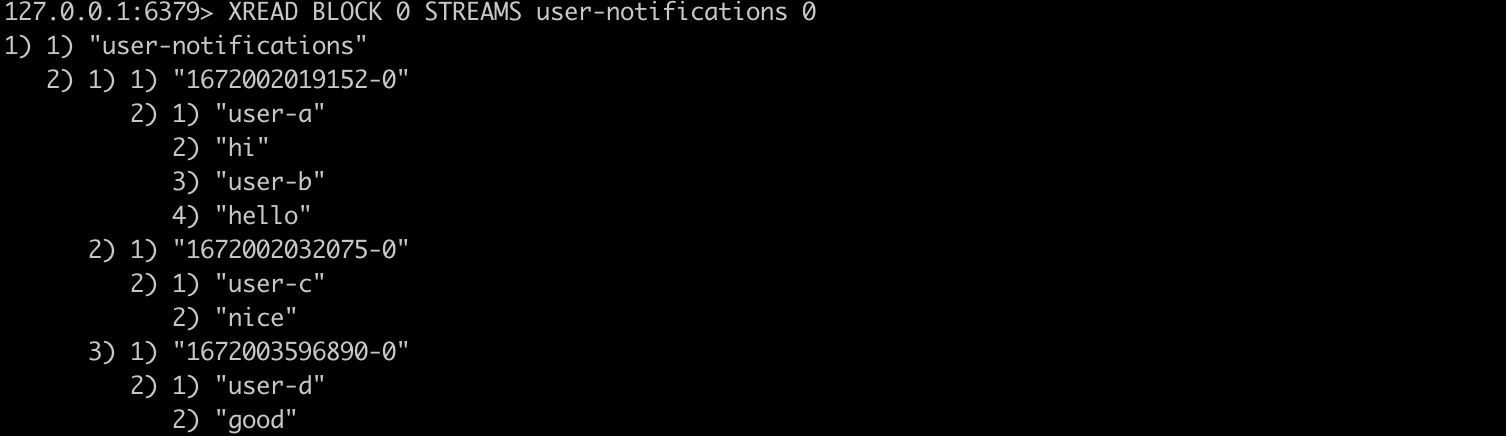

예제) user-notifications의 0보다 큰 ID조회
Redis Streams의 명령어: 엔트리 읽기(Offset 기반) - 2
- XREAD BLOCK … $ : 앞으로 들어올 데이터를 동기 방식으로 조회하여 event listener와 같은 방식으로 사용 가능.
예제) user-notifications에서 새로 들어오는 엔트리를 동기 방식으로 조회
XREAD BLOCK 0 STREAMS user-notifications $

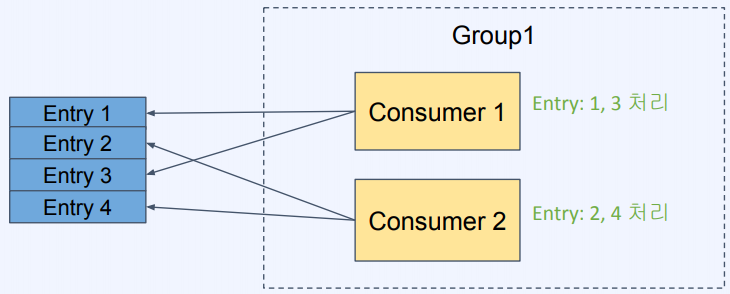

Redis Streams의 명령어: Consumer Group
- 한 stream을 여러 consumer가 분산 처리할 수 있는 방식
- 하나의 그룹에 속한 consumer는 서로 다른 엔트리들을 조회하게 됨
XGROUP CREATE: consumer group을생성
XGROUP CREATE [key] [group name] [id]
예제) user-notifications에 group1이라는 consumer group을생성
> XGROUP CREATE user-notifications group1 $
OK
XREADGROUP: 특정 key의 stream을조회하되, 특정 consumer group에속한 consumer로 읽음
XREADGROUP GROUP [group name] [consumer name] COUNT [count] STREAMS [key] [id]

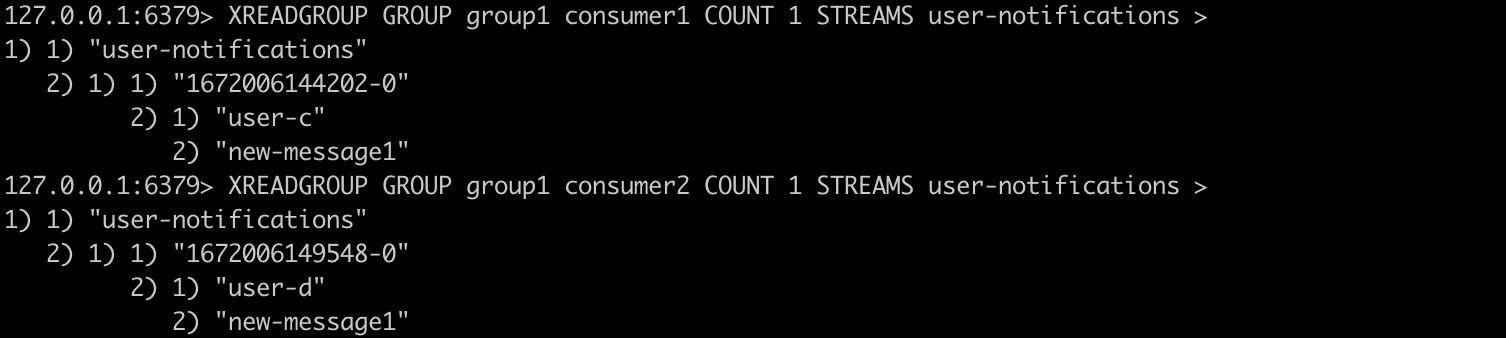

예제) user-notifications에서 group1 그룹으로 2개의 컨슈머가 각각 1개씩 조회
id에 “>”를지정하면아직소비되지않은메시지를가져오게된다.
Redis Streams를 이용한 이벤트 기반 통신 개발(Spring Boot)

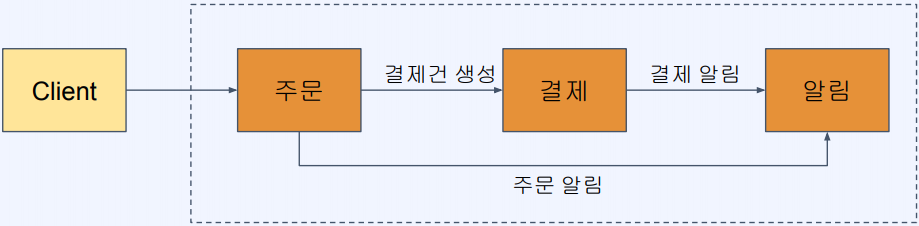

HTTP를 이용한 동기 통신 방식
- 각 서비스는필요한서비스를직접호출

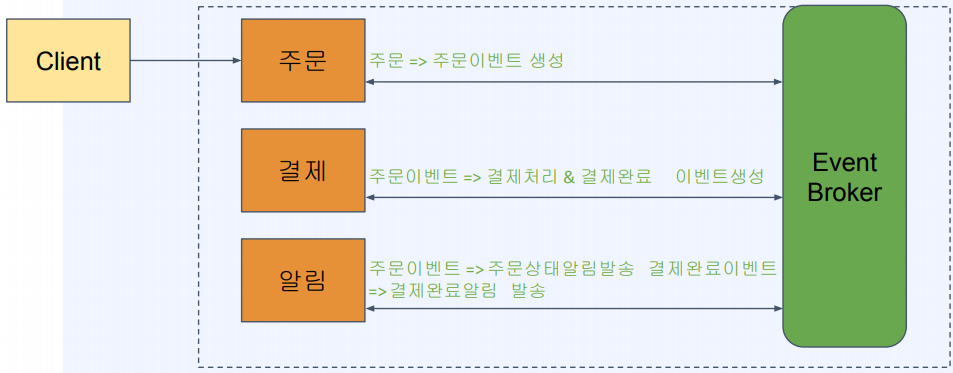

Event-broker를 이용한 메시지 기반 통신
- 각 서비스는미리정의된이벤트를소비/생성함으로써통신

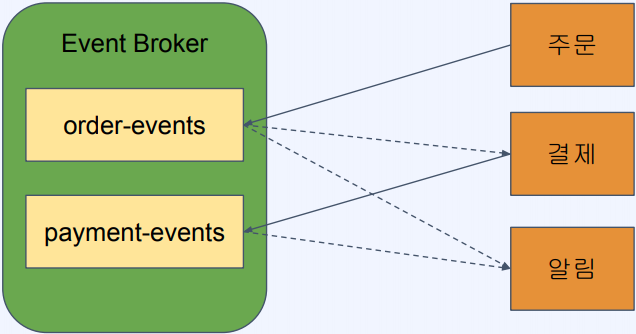

실습 예제 event 리스트
- order-events: 주문이완료되면발행
- payment-events: 결제가완료되면발행
구현 순서
- OrderService // 주문
- application.yml // 레디스 설정
- OrderController.java // 주문을 한다, 주문 이벤트 발행
- PaymentService // 결제
- application.yml // 레디스 설정
- RedisStreamConfig.java // 레디스 Consumer 설정
- OrderEventStreamListener.java // 주문 메세지를 받아 결제 처리 및 결제 이벤트 발행
- NotificationService // 알림
- application.yml // 레디스 설정
- RedisStreamConfig.java // 레디스 Consumer 설정
- OrderEventStreamListener.java // 주문 메세지를 받아 메일 발송 처리
- PaymentEventStreamListener.java // 결제 메세지를 받아 SMS 발송 처리
OrderService application.yml
spring:
redis:
host: localhost
port: 6379
OrderService OrderController.java
@RestController
public class OrderController {
@Autowired
StringRedisTemplate redisTemplate;
@GetMapping("/order")
public String order(
@RequestParam String userId,
@RequestParam String productId,
@RequestParam String price
) {
Map fieldMap = new HashMap<String, String>();
fieldMap.put("userId", userId);
fieldMap.put("productId", productId);
fieldMap.put("price", price);
redisTemplate.opsForStream().add("order-events", fieldMap);
System.out.println("Order created.");
return "ok";
}
}
PaymentService application.yml
spring:
redis:
host: localhost
port: 6379
server:
port: 8081
PaymentService RedisStreamConfig.java
@Configuration
public class RedisStreamConfig {
@Autowired
private OrderEventStreamListener orderEventStreamListener;
@Bean
public Subscription subscription(RedisConnectionFactory factory) {
StreamMessageListenerContainer.StreamMessageListenerContainerOptions options = StreamMessageListenerContainer
.StreamMessageListenerContainerOptions
.builder()
.pollTimeout(Duration.ofSeconds(1))
.build();
StreamMessageListenerContainer listenerContainer = StreamMessageListenerContainer.create(factory, options);
Subscription subscription = listenerContainer.receiveAutoAck(Consumer.from("payment-service-group", "instance-1"),
StreamOffset.create("order-events", ReadOffset.lastConsumed()), orderEventStreamListener);
listenerContainer.start();
return subscription;
}
}
PaymentService OrderEventStreamListener.java
@Component
public class OrderEventStreamListener implements StreamListener<String, MapRecord<String, String, String>> {
int paymentProcessId = 0;
@Autowired
StringRedisTemplate redisTemplate;
@Override
public void onMessage(MapRecord<String, String, String> message) {
Map map = message.getValue();
String userId = (String) map.get("userId");
String productId = (String) map.get("productId");
String price = (String) map.get("price");
// 결제 관련 로직 처리
// ...
String paymentIdStr = Integer.toString(paymentProcessId++);
// 결제 완료 이벤트 발행
Map fieldMap = new HashMap<String, String>();
fieldMap.put("userId", userId);
fieldMap.put("productId", productId);
fieldMap.put("price", price);
fieldMap.put("paymentProcessId", paymentIdStr);
redisTemplate.opsForStream().add("payment-events", fieldMap);
System.out.println("[Order consumed] Created payment: " + paymentIdStr);
}
}
NotificationService application.yml
spring:
redis:
host: localhost
port: 6379
server:
port: 8082
NotificationService RedisStreamConfig.java
@Configuration
public class RedisStreamConfig {
@Autowired
private OrderEventStreamListener orderEventStreamListener;
@Autowired
private PaymentEventStreamListener paymentEventStreamListener;
@Bean
public Subscription orderSubscription(RedisConnectionFactory factory) {
StreamMessageListenerContainer.StreamMessageListenerContainerOptions options = StreamMessageListenerContainer
.StreamMessageListenerContainerOptions
.builder()
.pollTimeout(Duration.ofSeconds(1))
.build();
StreamMessageListenerContainer listenerContainer = StreamMessageListenerContainer.create(factory, options);
Subscription subscription = listenerContainer.receiveAutoAck(Consumer.from("notification-service-group", "instance-1"),
StreamOffset.create("order-events", ReadOffset.lastConsumed()), orderEventStreamListener);
listenerContainer.start();
return subscription;
}
@Bean
public Subscription paymentSubscription(RedisConnectionFactory factory) {
StreamMessageListenerContainer.StreamMessageListenerContainerOptions options = StreamMessageListenerContainer
.StreamMessageListenerContainerOptions
.builder()
.pollTimeout(Duration.ofSeconds(1))
.build();
StreamMessageListenerContainer listenerContainer = StreamMessageListenerContainer.create(factory, options);
Subscription subscription = listenerContainer.receiveAutoAck(Consumer.from("notification-service-group", "instance-1"),
StreamOffset.create("payment-events", ReadOffset.lastConsumed()), paymentEventStreamListener);
listenerContainer.start();
return subscription;
}
}
NotificationService OrderEventStreamListener.java
@Component
public class OrderEventStreamListener implements StreamListener<String, MapRecord<String, String, String>> {
@Override
public void onMessage(MapRecord<String, String, String> message) {
Map map = message.getValue();
String userId = (String) map.get("userId");
String productId = (String) map.get("productId");
// 주문 건에 대한 메일 발송 처리
System.out.println("[Order consumed] usrId: " + userId + " productId: " + productId);
}
}
NotificationService PaymentEventStreamListener.java
@Component
public class PaymentEventStreamListener implements StreamListener<String, MapRecord<String, String, String>> {
@Override
public void onMessage(MapRecord<String, String, String> message) {
Map map = message.getValue();
String userId = (String) map.get("userId");
String paymentProcessId = (String) map.get("paymentProcessId");
// 결제 완료 건에 대해 SMS 발송 처리
System.out.println("[Payment consumed] usrId: " + userId + " paymentProcessId: " + paymentProcessId);
}
}
